SMD POWER INDUCTORS CD系列

CD SERIES

■ FEATURES/特性
●	Open Magnetic circuit construction (閉磁路構造設計)
●	Compact and thin (輕便薄小)
●	Put the electrode with ferrite core directly, a small surface area allow a high mounting density. (直接電極設計、降低零件高度)
■ Application (用途)
●	VTR, OA equipment, LCD television set, Notebook, portable communication equipments, DC/DC converters, etc.. (錄放影機、OA儀器、液晶電視、筆記型電腦、小型通信機器、直流轉換器等)

■ Product Identification/產品識別
CD	31	3R3	□	S	Z
(1)	(2)	(3)	(4)	(5)	(6)

1.	Series name/產品名稱
2.	Dimensions/產品尺寸
3.	Inductance value/電感值
4.	Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.	Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.	The packing way/包裝方式（Z:冷封裝，R:熱封裝）

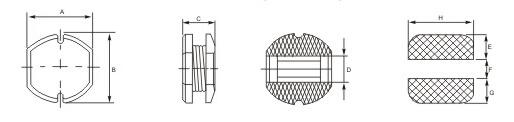

■ Mechanical dimensions/機械尺寸

Unit In mm

Type (型式)	A	B	C	D	E	F	G
CD30	3.0±0.3	3.0±0.3	1.3	1.0	1.3	0.9	1.3
CD31	3.0±0.3	3.0±0.3	1.8	1.0	1.3	0.9	1.3
CD32	3.0±0.3	3.0±0.3	2.4	1.0	1.3	0.9	1.3
CD42	4.0±0.3	4.0±0.3	2.3	1.5	1.8	1.2	1.8
CD43	4.0±0.3	4.0±0.3	3.5	1.5	1.8	1.2	1.8
CD52	5.2±0.3	5.2±0.3	2.8	2.0	2.4	1.8	2.4
CD53	5.2±0.3	5.2±0.3	3.8	1.8	2.7	1.2	2.7
CD54	5.2±0.3	5.2±0.3	4.8	1.5	2.6	1.4	2.6
CD73	7.0±0.3	7.8±0.3	3.8	2.5	3.0	2	3
CD75	7.0±0.3	7.0±0.3	5.2	2.5	3	2	3
CD104	9.0±0.3	10.0±0.3	4.2	3.2	3.75	2.5	3.75
CD105	9.0±0.3	10.0±0.3	5.8	3.2	3.75	2.5	3.75

■ Electrical Characteristics for CD30 Series/C30系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD30-2R2□-S-Z	2.2	100KHz/0.25V	150	1.5
CD30-4R7□-S-Z	4.7	100KHz/0.25V	260	0.9
CD30-6R8□-S-Z	6.8	100KHz/0.25V	315	0.85
CD30-100□-S-Z	10	1KHz/0.25V	450	0.75
CD30-120□-S-Z	12	1KHz/0.25V	580	0.6
CD30-150□-S-Z	15	1KHz/0.25V	750	0.55
CD30-180□-S-Z	18	1KHz/0.25V	960	0.5

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD31 Series/C31系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD31-1R0□-S-Z	1	100KHZ/0.25V	60	1.9
CD31-1R8□-S-Z	1.8	100KHZ/0.25V	70	1.7
CD31-2R2□-S-Z	2.2	100KHZ/0.25V	75	1.5
CD31-3R3□-S-Z	3.3	100KHZ/0.25V	145	1
CD31-4R4□-S-Z	4.7	100KHZ/0.25V	150	0.9
CD31-5R6□-S-Z	5.6	100KHZ/0.25V	160	0.85
CD31-6R8□-S-Z	6.8	100KHZ/0.25V	200	0.75
CD31-8R2□-S-Z	8.2	100KHZ/0.25V	245	0.71
CD31-100□-S-Z	10	1KHz/0.25V	255	0.65
CD31-120□-S-Z	12	1KHz/0.25V	315	0.6
CD31-150□-S-Z	15	1KHz/0.25V	355	0.55
CD31-180□-S-Z	18	1KHz/0.25V	410	0.5
CD31-220□-S-Z	22	1KHz/0.25V	525	0.45
CD31-270□-S-Z	27	1KHz/0.25V	635	0.41
CD31-330□-S-Z	33	1KHz/0.25V	795	0.32
CD31-390□-S-Z	39	1KHz/0.25V	875	0.28
CD31-470□-S-Z	47	1KHz/0.25V	1350	0.23
CD31-101□-S-Z	100	1KHz/0.25V	2550	0.18
CD31-221□-S-Z	220	1KHz/0.25V	5960	0.13

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD32 Series/CD32系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD32-1R0□-S-Z	1	100KHz/0.25V	54	2.4
CD32-1R4□-S-Z	1.4	100KHZ/0.25V	72	2.3
CD32-1R5□-S-Z	1.5	100KHZ/0.25V	74	2.3
CD32-1R8□-S-Z	1.8	100KHZ/0.25V	77	2.3
CD32-2R2□-S-Z	2.2	100KHZ/0.25V	82	2.3
CD32-2R5□-S-Z	2.5	100KHZ/0.25V	82	2.1
CD32-3R3□-S-Z	3.3	100KHZ/0.25V	101	2
CD32-3R9□-S-Z	3.9	100KHZ/0.25V	133	1.6
CD32-4R7□-S-Z	4.7	100KHZ/0.25V	165	1.4
CD32-5R6□-S-Z	5.6	100KHZ/0.25V	170	1.4
CD32-6R8□-S-Z	6.8	100KHZ/0.25V	185	1.3
CD32-8R2□-S-Z	8.2	100KHZ/0.25V	210	1.1
CD32-100□-S-Z	10	1KHz/0.25V	245	1
CD32-120□-S-Z	12	1KHz/0.25V	270	0.95
CD32-150□-S-Z	15	1KHz/0.25V	370	0.8
CD32-220□-S-Z	22	1KHz/0.25V	455	0.73
CD32-270□-S-Z	27	1KHz/0.25V	710	0.63
CD32-330□-S-Z	33	1KHz/0.25V	760	0.6
CD32-390□-S-Z	39	1KHz/0.25V	820	0.55
CD32-470□-S-Z	47	1KHz/0.25V	950	0.53
CD32-560□-S-Z	56	1KHz/0.25V	1300	0.49
CD32-680□-S-Z	68	1KHz/0.25V	1450	0.45
CD32-820□-S-Z	82	1KHz/0.25V	2050	0.35
CD32-101□-S-Z	100	1KHz/0.25V	2350	0.33
CD32-121□-S-Z	120	1KHz/0.25V	3250	0.29
CD32-151□-S-Z	150	1KHz/0.25V	3650	0.26
CD32-171□-S-Z	170	1KHz/0.25V	4050	0.24
CD32-181□-S-Z	180	1KHz/0.25V	4250	0.24
CD32-221□-S-Z	220	1KHz/0.25V	4650	0.22
CD32-271□-S-Z	270	1KHz/0.25V	6100	0.18
CD32-331□-S-Z	330	1KHz/0.25V	6850	0.16
CD32-391□-S-Z	390	1KHz/0.25V	12500	0.14
CD32-471□-S-Z	470	1KHz/0.25V	13500	0.13
CD32-561□-S-Z	560	1KHz/0.25V	15600	0.12
CD32-681□-S-Z	680	1KHz/0.25V	16600	0.11

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD42 Series/CD42系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD42-1R2□-S-Z	1.2	100KHZ/0.25V	25	2.7
CD42-1R5□-S-Z	1.5	100KHZ/0.25V	33	2.5
CD42-2R2□-S-Z	2.2	100KHZ/0.25V	41	2
CD42-2R7□-S-Z	2.7	100KHZ/0.25V	50	1.8
CD42-3R3□-S-Z	3.3	100KHZ/0.25V	53	1.8
CD42-4R7□-S-Z	4.7	100KHZ/0.25V	73	1.4
CD42-5R6□-S-Z	5.6	100KHZ/0.25V	81	1.2
CD42-6R8□-S-Z	6.8	100KHZ/0.25V	98	1.05
CD42-8R2□-S-Z	8.2	100KHZ/0.25V	107	1
CD42-100□-S-Z	10	1KHz/0.25V	134	0.95
CD42-120□-S-Z	12	1KHz/0.25V	145	0.9
CD42-150□-S-Z	15	1KHz/0.25V	170	0.86
CD42-180□-S-Z	18	1KHz/0.25V	212	0.72
CD42-220□-S-Z	22	1KHz/0.25V	257	0.68
CD42-270□-S-Z	27	1KHz/0.25V	286	0.65
CD42-330□-S-Z	33	1KHz/0.25V	348	0.6
CD42-390□-S-Z	39	1KHz/0.25V	397	0.55
CD42-470□-S-Z	47	1KHz/0.25V	521	0.49
CD42-560□-S-Z	56	1KHz/0.25V	583	0.45
CD42-680□-S-Z	68	1KHz/0.25V	693	0.4
CD42-820□-S-Z	82	1KHz/0.25V	861	0.37
CD42-101□-S-Z	100	1KHz/0.25V	1310	0.35
CD42-121□-S-Z	120	1KHz/0.25V	1550	0.29
CD42-151□-S-Z	150	1KHz/0.25V	1650	0.28
CD42-181□-S-Z	180	1KHz/0.25V	2110	0.26
CD42-221□-S-Z	220	1KHz/0.25V	2420	0.24
CD42-271□-S-Z	270	1KHz/0.25V	3150	0.22
CD42-331□-S-Z	330	1KHz/0.25V	3620	0.19
CD42-391□-S-Z	390	1KHz/0.25V	4820	0.17
CD42-471□-S-Z	470	1KHz/0.25V	5650	0.15

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD43 Series/CD43系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD43-1R0□-S-Z	1.0	100KHZ/0.25V	23	3.2
CD43-2R2□-S-Z	2.2	100KHZ/0.25V	35	2.3
CD43-2R7□-S-Z	2.7	100KHZ/0.25V	42	2.1
CD43-3R3□-S-Z	3.3	100KHZ/0.25V	50	2
CD43-3R9□-S-Z	3.9	100KHZ/0.25V	60	1.85
CD43-4R7□-S-Z	4.7	100KHZ/0.25V	65	1.7
CD43-5R6□-S-Z	5.6	100KHZ/0.25V	70	1.65
CD43-6R8□-S-Z	6.8	100KHZ/0.25V	78	1.45
CD43-8R2□-S-Z	8.2	100KHZ/0.25V	95	1.35
CD43-100□-S-Z	10	1KHz/0.25V	110	1.2
CD43-120□-S-Z	12	1KHz/0.25V	120	1.1
CD43-150□-S-Z	15	1KHz/0.25V	145	0.98
CD43-150□-S-Z	18	1KHz/0.25V	180	0.95
CD43-200□-S-Z	20	1KHz/0.25V	190	0.9
CD43-220□-S-Z	22	1KHz/0.25V	213	0.85
CD43-270□-S-Z	27	1KHz/0.25V	275	0.79
CD43-330□-S-Z	33	1KHz/0.25V	295	0.74
CD43-390□-S-Z	39	1KHz/0.25V	355	0.69
CD43-470□-S-Z	47	1KHz/0.25V	425	0.62
CD43-560□-S-Z	56	1KHz/0.25V	460	0.54
CD43-680□-S-Z	68	1KHz/0.25V	585	0.5
CD43-820□-S-Z	82	1KHz/0.25V	660	0.42
CD43-101□-S-Z	100	1KHz/0.25V	960	0.38
CD43-121□-S-Z	120	1KHz/0.25V	1120	0.35
CD43-151□-S-Z	150	1KHz/0.25V	1420	0.3
CD43-181□-S-Z	180	1KHz/0.25V	1830	0.26
CD43-221□-S-Z	220	1KHz/0.25V	2240	0.2
CD43-271□-S-Z	270	1KHz/0.25V	2860	0.19
CD43-331□-S-Z	330	1KHz/0.25V	3380	0.17
CD43-391□-S-Z	390	1KHz/0.25V	3560	0.15
CD43-471□-S-Z	470	1KHz/0.25V	3940	0.14
CD43-561□-S-Z	560	1KHz/0.25V	5100	0.13
CD43-681□-S-Z	680	1KHz/0.25V	6020	0.11
CD43-102□-S-Z	1000	1KHz/0.25V	10120	0.1

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD52 Series/CD52系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD52-1R0□-S-Z	1.0	100KHZ/0.25V	25	4
CD52-1R5□-S-Z	1.5	100KHZ/0.25V	31	3.8
CD52-1R8□-S-Z	1.8	100KHZ/0.25V	37	3.7
CD52-2R2□-S-Z	2.2	100KHZ/0.25V	40	3.6
CD52-2R7□-S-Z	2.7	100KHZ/0.25V	44	3.5
CD52-3R3□-S-Z	3.3	100KHZ/0.25V	50	3.4
CD52-3R9□-S-Z	3.9	100KHZ/0.25V	55	3
CD52-4R7□-S-Z	4.7	100KHZ/0.25V	63	2.4
CD52-5R6□-S-Z	5.6	100KHZ/0.25V	70	2.9
CD52-6R8□-S-Z	6.8	100KHZ/0.25V	85	2.8
CD52-8R2□-S-Z	8.2	1KHz/0.25V	94	2.6
CD52-100□-S-Z	10	1KHZ/0.25V	112	2.2
CD52-120□-S-Z	12	1KHZ/0.25V	135	2
CD52-150□-S-Z	15	1KHZ/0.25V	135	1.8
CD52-180□-S-Z	18	1KHZ/0.25V	181	1.65
CD52-220□-S-Z	22	1KHZ/0.25V	198	1.5
CD52-270□-S-Z	27	1KHZ/0.25V	240	1.35
CD52-330□-S-Z	33	1KHZ/0.25V	251	1.2
CD52-390□-S-Z	39	1KHZ/0.25V	356	1.1
CD52-470□-S-Z	47	1KHZ/0.25V	382	1
CD52-560□-S-Z	56	1KHZ/0.25V	437	0.93
CD52-680□-S-Z	68	1KHZ/0.25V	495	0.8
CD52-820□-S-Z	82	1KHZ/0.25V	754	0.7
CD52-101□-S-Z	100	1KHZ/0.25V	825	0.65
CD52-121□-S-Z	120	1KHZ/0.25V	952	0.6
CD52-151□-S-Z	150	1KHZ/0.25V	1150	0.55
CD52-181□-S-Z	180	1KHZ/0.25V	1760	0.5
CD52-221□-S-Z	220	1KHZ/0.25V	1820	0.45
CD52-271□-S-Z	270	1KHZ/0.25V	2350	0.4
CD52-331□-S-Z	330	1KHZ/0.25V	2780	0.35
CD52-391□-S-Z	390	1KHZ/0.25V	3460	0.32
CD52-471□-S-Z	470	1KHZ/0.25V	3790	0.3
CD52-561□-S-Z	560	1KHZ/0.25V	4870	0.28
CD52-681□-S-Z	680	1KHZ/0.25V	5810	0.26
CD52-821□-S-Z	820	1KHZ/0.25V	6530	0.23
CD52-102□-S-Z	1000	1KHZ/0.25V	8960	0.18
CD52-182□-S-Z	1800	1KHZ/0.25V	20140	0.16
CD52-222□-S-Z	2200	1KHZ/0.25V	23580	0.15
CD52-302□-S-Z	3000	1KHZ/0.25V	33670	0.13

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD52 Series/CD53系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD53-1R2□-S-Z	1.2	100KHZ/0.25V	23	6
CD53-1R5□-S-Z	1.5	100KHZ/0.25V	27	5.8
CD53-2R2□-S-Z	1.8	100KHZ/0.25V	32	5.4
CD53-2R5□-S-Z	2.2	100KHZ/0.25V	37	5.2
CD53-3R3□-S-Z	2.7	100KHZ/0.25V	41	4.1
CD53-3R9□-S-Z	3.3	100KHZ/0.25V	43	3.9
CD53-4R7□-S-Z	3.9	100KHZ/0.25V	51	3.4
CD53-5R6□-S-Z	4.7	100KHZ/0.25V	54	3.3
CD53-6R8□-S-Z	5.6	100KHZ/0.25V	65	3
CD53-8R2□-S-Z	6.8	100KHZ/0.25V	70	2.6
CD53-100□-S-Z	10	1KHZ/0.25V	96	2.4
CD53-120□-S-Z	12	1KHZ/0.25V	104	2.3
CD53-150□-S-Z	15	1KHZ/0.25V	136	1.9
CD53-180□-S-Z	18	1KHZ/0.25V	148	1.8
CD53-220□-S-Z	22	1KHZ/0.25V	177	1.7
CD53-270□-S-Z	27	1KHZ/0.25V	210	1.55
CD53-330□-S-Z	33	1KHZ/0.25V	275	1.35
CD53-390□-S-Z	39	1KHZ/0.25V	311	1.3
CD53-470□-S-Z	47	1KHZ/0.25V	361	1.1
CD53-560□-S-Z	56	1KHZ/0.25V	426	1
CD53-680□-S-Z	68	1KHZ/0.25V	486	0.8
CD53-820□-S-Z	82	1KHZ/0.25V	678	0.79
CD53-101□-S-Z	100	1KHZ/0.25V	720	0.75
CD53-121□-S-Z	120	1KHZ/0.25V	842	0.7
CD53-151□-S-Z	150	1KHZ/0.25V	1210	0.67
CD53-181□-S-Z	180	1KHZ/0.25V	1640	0.57
CD53-221□-S-Z	220	1KHZ/0.25V	1870	0.53
CD53-271□-S-Z	270	1KHZ/0.25V	2100	0.5
CD53-331□-S-Z	330	1KHZ/0.25V	2830	0.45
CD53-391□-S-Z	390	1KHZ/0.25V	3450	0.4
CD53-471□-S-Z	470	1KHZ/0.25V	3670	0.35
CD53-561□-S-Z	560	1KHZ/0.25V	4240	0.3
CD53-681□-S-Z	680	1KHZ/0.25V	5350	0.28
CD53-821□-S-Z	820	1KHZ/0.25V	6230	0.26
CD53-102□-S-Z	1000	1KHZ/0.25V	8260	0.2

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD52 Series/CD54系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD54-1R0□-S-Z	1.0	100KHZ/0.25V	18	4
CD54-1R5□-S-Z	1.5	100KHZ/0.25V	22	3.8
CD54-1R8□-S-Z	1.8	100KHZ/0.25V	25	3.7
CD54-2R2□-S-Z	2.2	100KHZ/0.25V	31	3.6
CD54-2R7□-S-Z	2.7	100KHZ/0.25V	34	3.5
CD54-3R3□-S-Z	3.3	100KHZ/0.25V	38	3.4
CD54-3R9□-S-Z	3.9	100KHZ/0.25V	42	3
CD54-4R7□-S-Z	4.7	100KHZ/0.25V	49	2.4
CD54-5R6□-S-Z	5.6	100KHZ/0.25V	54	2.9
CD54-6R8□-S-Z	6.8	100KHZ/0.25V	60	2.8
CD54-8R2□-S-Z	8.2	1KHz/0.25V	63	2.6
CD54-100□-S-Z	10	1KHZ/0.25V	68	2.2
CD54-120□-S-Z	12	1KHZ/0.25V	72	2
CD54-150□-S-Z	15	1KHZ/0.25V	81	1.8
CD54-180□-S-Z	18	1KHZ/0.25V	97	1.65
CD54-220□-S-Z	22	1KHZ/0.25V	115	1.5
CD54-270□-S-Z	27	1KHZ/0.25V	121	1.35
CD54-330□-S-Z	33	1KHZ/0.25V	132	1.2
CD54-390□-S-Z	39	1KHZ/0.25V	140	1.1
CD54-470□-S-Z	47	1KHZ/0.25V	167	1
CD54-560□-S-Z	56	1KHZ/0.25V	183	0.93
CD54-680□-S-Z	68	1KHZ/0.25V	271	0.8
CD54-820□-S-Z	82	1KHZ/0.25V	285	0.7
CD54-101□-S-Z	100	1KHZ/0.25V	306	0.65
CD54-121□-S-Z	120	1KHZ/0.25V	357	0.6
CD54-151□-S-Z	150	1KHZ/0.25V	508	0.55
CD54-181□-S-Z	180	1KHZ/0.25V	559	0.5
CD54-221□-S-Z	220	1KHZ/0.25V	658	0.45
CD54-271□-S-Z	270	1KHZ/0.25V	758	0.4
CD54-331□-S-Z	330	1KHZ/0.25V	986	0.35
CD54-391□-S-Z	390	1KHZ/0.25V	1760	0.32
CD54-471□-S-Z	470	1KHZ/0.25V	2510	0.3
CD54-561□-S-Z	560	1KHZ/0.25V	2710	0.28
CD54-821□-S-Z	820	1KHZ/0.25V	4460	0.23
CD54-102□-S-Z	1000	1KHZ/0.25V	5350	0.18

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD73 Series/CD73系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD73-1R2□-S-Z	1.2	100KHZ/0.25V	17	5.6
CD73-1R4□-S-Z	1.4	100KHZ/0.25V	20	5.5
CD73-2R2□-S-Z	2.2	100KHZ/0.25V	24	5.4
CD73-3R3□-S-Z	3.3	100KHZ/0.25V	30	5.1
CD73-3R9□-S-Z	3.9	100KHZ/0.25V	38	4.7
CD73-4R7□-S-Z	4.7	100KHZ/0.25V	45	4.1
CD73-5R6□-S-Z	5.6	100KHZ/0.25V	50	3.9
CD73-6R8□-S-Z	6.8	100KHZ/0.25V	55	3.45
CD73-8R2□-S-Z	8.2	100KHZ/0.25V	63	3.2
CD73-100□-S-Z	10	1KHZ/0.25V	67	2.9
CD73-120□-S-Z	12	1KHZ/0.25V	72	2.7
CD73-150□-S-Z	15	1KHZ/0.25V	85	2.3
CD73-180□-S-Z	18	1KHZ/0.25V	92	2.2
CD73-220□-S-Z	22	1KHZ/0.25V	116	1.9
CD73-270□-S-Z	27	1KHZ/0.25V	123	1.75
CD73-300□-S-Z	30	1KHZ/0.25V	148	1.6
CD73-330□-S-Z	33	1KHZ/0.25V	154	1.5
CD73-390□-S-Z	39	1KHZ/0.25V	161	1.3
CD73-470□-S-Z	47	1KHZ/0.25V	206	1.2
CD73-560□-S-Z	56	1KHZ/0.25V	241	1.2
CD73-680□-S-Z	68	1KHZ/0.25V	283	1.1
CD73-820□-S-Z	82	1KHZ/0.25V	311	1.0
CD73-101□-S-Z	100	1KHZ/0.25V	405	0.92
CD73-121□-S-Z	120	1KHZ/0.25V	497	0.89
CD73-151□-S-Z	150	1KHZ/0.25V	650	0.79
CD73-181□-S-Z	180	1KHZ/0.25V	702	0.7
CD73-221□-S-Z	220	1KHZ/0.25V	894	0.65
CD73-271□-S-Z	270	1KHZ/0.25V	960	0.6
CD73-331□-S-Z	330	1KHZ/0.25V	1510	0.5
CD73-391□-S-Z	390	1KHZ/0.25V	1580	0.47
CD73-471□-S-Z	470	1KHZ/0.25V	1860	0.43
CD73-561□-S-Z	560	1KHZ/0.25V	2290	0.4
CD73-681□-S-Z	680	1KHZ/0.25V	2520	0.37
CD73-821□-S-Z	820	1KHZ/0.25V	3470	0.32

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD75 Series/CD75系列的电子特性規格格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD75-1R0□-S-Z	1.0	100KHZ/0.25V	13	4.5
CD75-1R5□-S-Z	1.5	100KHZ/0.25V	14	4.3
CD75-2R2□-S-Z	2.2	100KHZ/0.25V	15	4.1
CD75-2R7□-S-Z	2.7	100KHZ/0.25V	16	4.0
CD75-3R3□-S-Z	3.3	100KHZ/0.25V	19	3.9
CD75-3R9□-S-Z	3.9	100KHZ/0.25V	20	3.8
CD75-4R7□-S-Z	4.7	100KHZ/0.25V	23	3.6
CD75-5R6□-S-Z	5.6	100KHZ/0.25V	27	3.4
CD75-6R8□-S-Z	6.8	100KHZ/0.25V	30	3.3
CD75-8R2□-S-Z	8.2	1KHZ/0.25V	33	2.9
CD75-100□-S-Z	10	1KHZ/0.25V	40	2.7
CD75-120□-S-Z	12	1KHZ/0.25V	45	2.5
CD75-150□-S-Z	15	1KHZ/0.25V	57	2.3
CD75-180□-S-Z	18	1KHZ/0.25V	65	2.1
CD75-220□-S-Z	22	1KHZ/0.25V	75	1.9
CD75-300□-S-Z	30	1KHZ/0.25V	100	1.6
CD75-330□-S-Z	33	1KHZ/0.25V	107	1.5
CD75-390□-S-Z	39	1KHZ/0.25V	130	1.3
CD75-470□-S-Z	47	1KHZ/0.25V	145	1.15
CD75-560□-S-Z	56	1KHZ/0.25V	172	1.0
CD75-680□-S-Z	68	1KHZ/0.25V	203	0.9
CD75-820□-S-Z	82	1KHZ/0.25V	235	0.8
CD75-101□-S-Z	100	1KHZ/0.25V	325	0.7
CD75-121□-S-Z	120	1KHZ/0.25V	340	0.6
CD75-151□-S-Z	150	1KHZ/0.25V	450	0.55
CD75-181□-S-Z	180	1KHZ/0.25V	500	0.5
CD75-221□-S-Z	220	1KHZ/0.25V	610	0.45
CD75-271□-S-Z	270	1KHZ/0.25V	700	0.41
CD75-291□-S-Z	290	1KHZ/0.25V	820	0.36
CD75-331□-S-Z	330	1KHZ/0.25V	910	0.32
CD75-391□-S-Z	390	1KHZ/0.25V	1100	0.3
CD75-471□-S-Z	470	1KHZ/0.25V	1500	0.27
CD75-561□-S-Z	560	1KHZ/0.25V	1600	0.26
CD75-681□-S-Z	680	1KHZ/0.25V	2200	0.24
CD75-821□-S-Z	820	1KHZ/0.25V	2500	0.22

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

■ Electrical Characteristics for CD104 Series/CD104系列的电子特性規格

Part Number 產品料號	Inductance (nH) 電感值(L)	Freq. (MHz) 測試頻率	DCR(Ω) (max) 直流阻抗	IDC(mA) (max) 定格電流
CD104-1R4□-S-Z	1.4	100KHZ/0.25V	7.5	9.5
CD104-2R2□-S-Z	2.2	100KHZ/0.25V	8.3	8.9
CD104-2R7□-S-Z	2.7	100KHZ/0.25V	9.6	8.5
CD104-3R3□-S-Z	3.3	100KHZ/0.25V	16	7.8
CD104-4R7□-S-Z	4.7	100KHZ/0.25V	21	6.5
CD104-5R6□-S-Z	5.6	100KHZ/0.25V	26	6.0
CD104-6R8□-S-Z	6.8	100KHZ/0.25V	31	5.4
CD104-8R2□-S-Z	8.2	100KHZ/0.25V	38	4.9
CD104-100□-S-Z	10	1KHZ/0.25V	41	4.5
CD104-120□-S-Z	12	1KHZ/0.25V	47	3.9
CD104-150□-S-Z	15	1KHZ/0.25V	55	3.5
CD104-180□-S-Z	18	1KHZ/0.25V	65	3.1
CD104-220□-S-Z	22	1KHZ/0.25V	73	2.9
CD104-270□-S-Z	27	1KHZ/0.25V	86	2.7
CD104-330□-S-Z	33	1KHZ/0.25V	112	2.4
CD104-390□-S-Z	39	1KHZ/0.25V	121	2.2
CD104-470□-S-Z	47	1KHZ/0.25V	141	1.95
CD104-560□-S-Z	56	1KHZ/0.25V	171	1.8
CD104-680□-S-Z	68	1KHZ/0.25V	193	1.7
CD104-820□-S-Z	82	1KHZ/0.25V	231	1.6
CD104-101□-S-Z	100	1KHZ/0.25V	31	1.4
CD104-121□-S-Z	120	1KHZ/0.25V	341	1.2
CD104-151□-S-Z	150	1KHZ/0.25V	421	1.1
CD104-181□-S-Z	180	1KHZ/0.25V	493	1.0
CD104-221□-S-Z	220	1KHZ/0.25V	645	0.95
CD104-271□-S-Z	270	1KHZ/0.25V	715	0.85
CD104-331□-S-Z	330	1KHZ/0.25V	892	0.75
CD104-391□-S-Z	390	1KHZ/0.25V	1310	0.69
CD104-471□-S-Z	470	1KHZ/0.25V	1620	0.6
CD104-561□-S-Z	560	1KHZ/0.25V	2160	0.55
CD104-681□-S-Z	680	1KHZ/0.25V	2220	0.5
CD104-821□-S-Z	820	1KHZ/0.25V	2890	0.45

★ Operating Temp. : －40℃ ~ ＋85℃

★ Inductance drop=10% typ. at IDC.

地址：深圳市龙华区东环一路天汇大厦B栋1028室

QQ:2775887586 TEL:0755-83422736

技术支持：凯鼎电子粤ICP备16123236号-1

展开

在线客服
