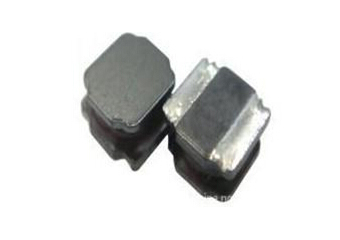

Drop impact resistance is strong, durable(抗冲击性强,经久耐用)
■ Application (用途)
●
Mobile networks and digital movie camera; Flat-panel TVS, set-top boxes, blu-ray DVD; Notebook computers, desktop computers, servers, graphics CARDS; Portable game consoles, personal navigation system, multimedia; Automotive products; Communication equipment(移动网络和数字电影摄影机;平板电视,机顶盒,蓝光DVD、笔记本电脑、台式电脑、服务器、显卡;便携式游戏机,个人导航系统,多媒体,汽车产品;通信设备)
■ Product Identification/產品識別
NR
5012
150
M
S
Z
(1)
(2)
(3)
(4）
（5）
（6）
1.
Series name/產品名稱
2.
Dimensions/產品尺寸
3.
Inductance value/電感值
4.
Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.
Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.
The packing way/包裝方式（Z:冷封裝，R:熱封裝）

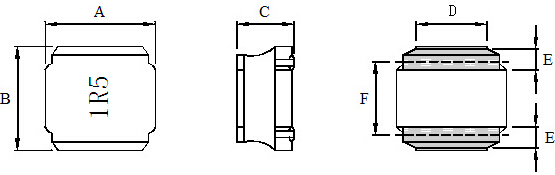

■ Mechanical dimensions/機械尺寸
Unit In mm
Type
A
B
C
D
E
F
±0.2
±0.2
(max)
±0.2
±0.2
±0.2
NR5015
5.0
5.0
1.50
4.00
1.25
2.50
NR5020
5.0
5.0
2.00
4.00
1.25
2.50
NR5030
5.0
5.0
3.00
4.00
1.25
2.50
NR5040
5.0
5.0
4.00
4.00
1.25
2.50
■ Electrical Characteristics for CR5015 Series/CR5015系列電子特性規格
Part Number
Inductance
Test Freq.
DCR (mΩ)
IDC (A)
(μH)
(Hz)
(max)
(max)
產品料號
電感值 (L)
測試頻率
直流阻抗
定格電流
NR5015-1R0□-S-Z
1.0
100KHZ/0.25V
35.0
4.50
NR5015-1R5□-S-Z
1.5
100KHZ/0.25V
60.0
3.50
NR5015-2R2□-S-Z
2.2
100KHZ/0.25V
65.0
3.00
NR5015-3R3□-S-Z
3.3
100KHZ/0.25V
80.0
2.50
NR5015-4R7□-S-Z
4.7
100KHZ/0.25V
100.0
2.10
NR5015-6R8□-S-Z
6.8
100KHZ/0.25V
150.0
1.65
NR5015-100□-S-Z
10.0
100KHZ/0.25V
200.0
1.45
★ Operating Temp. : －45℃ ~ ＋125℃
★Inductance drop=30% typ. at IDC.
■ Electrical Characteristics for CR5020 Series/CR5020系列電子特性規格
Part Number
Inductance
Test Freq.
DCR (mΩ)
IDC (A)
(μH)
(Hz)
(max)
(max)
產品料號
電感值 (L)
測試頻率
直流阻抗
定格電流
NR5020-1R0□-S-Z
1.0
100KHZ/0.25V
20.0
4.33
NR5020-1R5□-S-Z
1.5
100KHZ/0.25V
26.0
4.10
NR5020-2R2□-S-Z
2.2
100KHZ/0.25V
38.0
3.85
NR5020-3R3□-S-Z
3.3
100KHZ/0.25V
46.0
3.25
NR5020-4R7□-S-Z
4.7
100KHZ/0.25V
65.0
2.40
NR5020-6R8□-S-Z
6.8
100KHZ/0.25V
92.0
2.10
NR5020-100□-S-Z
10.0
100KHZ/0.25V
125.0
1.80
NR5020-150□-S-Z
15.0
100KHZ/0.25V
180.0
1.44
NR5020-220□-S-Z
22.0
100KHZ/0.25V
250.0
1.18
NR5020-330□-S-Z
33.0
100KHZ/0.25V
370.0
0.97
NR5020-470□-S-Z
47.0
100KHZ/0.25V
560.0
0.81
★ Operating Temp. : －45℃ ~ ＋125℃
★Inductance drop=30% typ. at IDC.
■ Electrical Characteristics for CR5040 Series/CR5040系列電子特性規格
