针对电子电路设计中出现的EMI或EMC，很多设计者都会采用在电路中添加磁珠或者电感的方式来进行抑制，虽然最后的结果是都能够达到抑制的目的，但为什么要在此时使用磁珠，又为什么要在此时使用电感，电感和磁珠在针对EMI的抑制上有哪些不同？本文就将帮助大家解答此类问题。
从原理上来说，磁珠可等效成一个电感，所以磁珠在EMI和EMC电路中就相当于一个抑制电感的作用，主要是对高频传导干扰信号进行抑制。

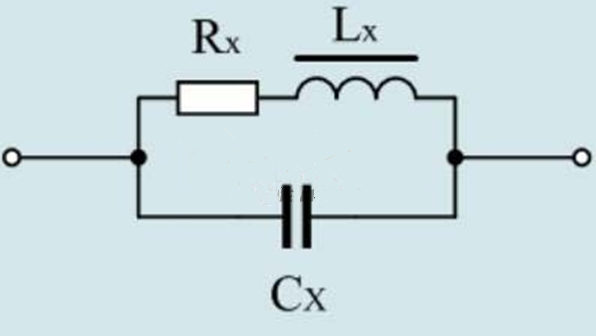

图1 电感线圈的等效电路
磁珠可等效成一个电感，但这个等效电感与电感线圈是有区别的，磁珠与电感线圈的最大区别就是，电感线圈有分布电容。因此，电感线圈就相当于一个电感与一个分布电容并联。如图1所示。图1中，LX为电感线圈的等效电感（理想电感），RX为线圈的等效电阻，CX为电感的分布电容。
理论上对传导干扰信号进行抑制，要求抑制电感的电感量越大越好，但对于电感线圈来说，电感量越大，则电感线圈的分布电容也越大，两者的作用将会互相抵消。

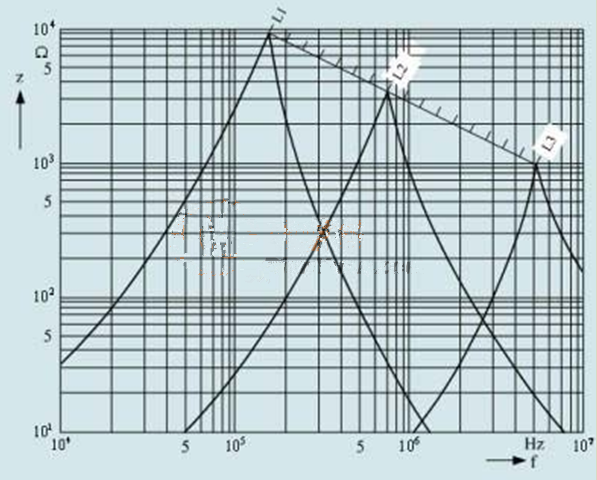

图2电感线圈抗组与频率关系
图2是普通电感线圈的阻抗与频率的关系图，由图中可以看出，电感线圈的阻抗开始的时候是随着频率升高而增大的，但当它的阻抗增大到最大值以后，阻抗反而随着频率升高而迅速下降，这是因为并联分布电容的作用。当阻抗增到最大值的地方，就是电感线圈的分布电容与等效电感产生并联谐振的地方。图中，L1>L2>L3，由此可知电感线圈的电感量越大，其谐振频率就越低。
从图2中可以看出，如果要对频率为1MHz的干扰信号进行抑制，选用L1倒不如选用L3，因为L3的电感量要比L1小十几倍，因此L3的成本也要比L1低很多。如果我们还要对抑制频率进一步提高，那么我们最后选用的电感线圈就只好是它的最小极限值，只有1圈或不到1圈了。磁珠，即穿心电感，就是一个匝数小于1圈的电感线圈。但穿心电感比单圈电感线圈的分布电容小好几倍到几十倍，因此，穿心电感比单圈电感线圈的工作频率更高。穿心电感的电感量一般都比较小，大约在几微亨到几十微亨之间，电感量大小与穿心电感中导线的大小以及长度，还有磁珠的截面积都有关系，但与磁珠电感量关系最大的还要算磁珠的相对导磁率。

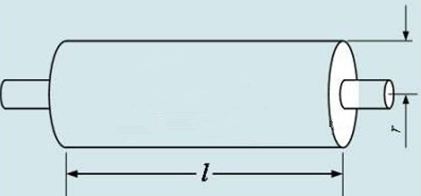

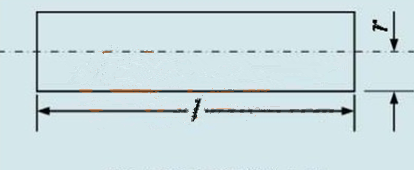

图3、图4是分别是指导线和穿心电感的原理图，计算穿心电感时，首先要计算一根圆截面直导线的电感，然后计算结果乘上磁珠相对导磁率就可以求出穿心电感的电感量。
另外，当穿心电感的工作频率很高时，在磁珠体内还会产生涡流，这相当于穿心电感的导磁率要降低，此时，我们一般都使用有效导磁率。有效导磁率就是在某个工作频率之下，磁珠的相对导磁率。但由于磁珠的工作频率都只是一个范围，因此在实际应用中多用平均导磁率。
在低频时，一般磁珠的相对导磁率都很大（大于100），但在高频时其有效导磁率只有相对导磁率的几分之一，甚至几十分之一。因此，磁珠也有截止频率的问题，所谓截止频率，就是使磁珠的有效导磁率下降到接近1时的工作频率fc，此时磁珠已经失去一个电感的作用。一般磁珠的截止频率fc都在30～300MHz之间，截止频率的高低与磁珠的材料有关，一般导磁率越高的磁芯材料，其截止频率fc反而越低，因为低频磁芯材料涡流损耗比较大。

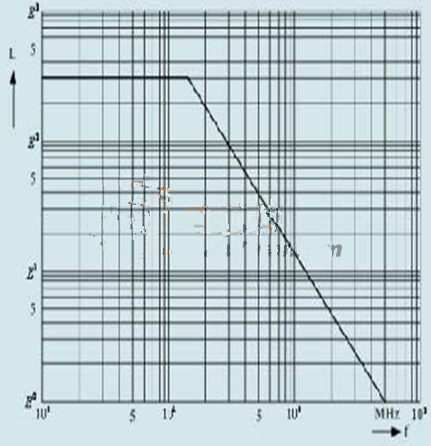

使用者在进行电路设计的时候，可要求磁芯材料的提供商提供磁芯工作频率与有效导磁率的测试数据，或穿心电感在不同工作频率之下的曲线图。图5是穿心电感的频率曲线图。
图5
磁珠另一个用途就是用来做电磁屏蔽，它的电磁屏蔽效果比屏蔽线的屏蔽效果还要好，这是一般人不太注意的。其使用方法就是让一双导线从磁珠中间穿过，那么当有电流从双导线中流过时，其产生的磁场将大部份集中在磁珠体内，磁场不会再向外辐射；由于磁场在磁珠体内会产生涡流，涡流产生电力线的方向与导体表面电力线的方向正好相反，互相可以抵消。
因此，磁珠对于电场同样有屏蔽作用，即：磁珠对导体中的电磁场有很强的屏蔽作用。使用磁珠进行电磁屏蔽的优点是磁珠不用接地，可以免去屏蔽线要求接地的麻烦。用磁珠作为电磁屏蔽，对于双导线来说，还相当于在线路中接了一个共模抑制电感，对共模干扰信号有很强的抑制作用。由此可知，电感线圈主要是用于对低频干扰信号进行EMI抑制，而磁珠主要是对高频干扰信号进行EMI抑制，因此，对一个频带很宽的干扰信号进行EMI抑制，必须同时采用多个不同性质的电感才会有效。
对于Y电容与抑制电感的位置也要十分注意，这关系到共模传导干扰信号的电磁干扰抑制。Y电容和抑制电感尽量靠近电源的输入端，即电源插座的位置，并且高频电感要尽量靠近Y电容，而Y电容还要尽量靠近与大地连接的地线（三心电源线的地线），这对EMI抑制才有效。
通过本文的介绍相信大家对于磁珠与电感在处理电路EMI上的不同，已经有了一定的了解。磁珠在电磁屏蔽上有着较为突出的表现。而电感在大多数情况下可以等效成一个临时的磁珠作用在电路当中，不过大家最好还是在需要磁珠的场合使用磁珠，保证电路的安全才是最主要的。
