如何区分贴片电感和贴片磁珠
  1、结构组成不同：贴片电感由磁芯和线圈组成，贴片磁珠由铁氧体组成。
对于普通的贴片电感和贴片电容，从外观上可以判断，有时借助仪器检测，借助电感测量仪，检测这两个引脚是否具有电感值。此外，磁珠是一种比较特殊的电感，磁珠有时可用作电感。
  1.贴片电感：在电子设备的电路中将使用大量的电感元件和辐射滤波元件，这些元件包括芯片电感和芯片磁珠。本文介绍了这两种器件的特点，并对它们的应用进行了分析。
  2.表面贴装元件的优点是体积小，能够满足实际空间的要求。除了阻抗值、载流能力和其他类似的物理性能外，通孔连接器和表面贴装装置的其他性能特性基本相同。

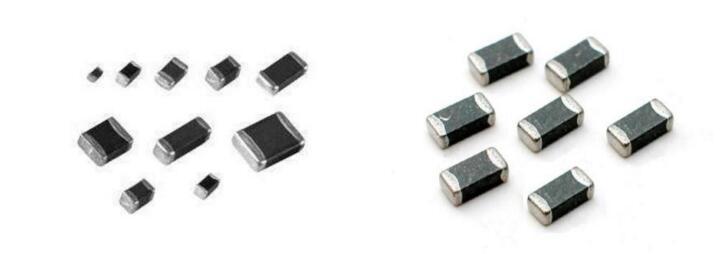

   左边：磁珠            右边：电感
  3.当需要贴片电感时，要求该电感实现以下两种基本功能：电路谐振和阻抗，标准径向电感与轴向电感和芯片电感的区别仅在于封装不同，电感结构包括绕组线圈、空心线圈和铁磁绕组线圈。
  4.在应用功率时，电感的主要参数是直流电阻、额定电流和用作扼流圈时的低Q值。
  5.片状磁珠是由软磁铁氧体材料组成，具有高体积电阻的单石结构，其主要功能是消除传输线结构中存在的射频噪声，射频能量是叠加在直流传输电平上的交流正弦波分量，直流分量是需要的有用信号，而射频射频能是线路上无用的电磁干扰传输和辐射。
  6.为了消除这些不必要的信号能量，采用贴片磁珠发挥高频电阻（衰减器）的作用，使直流信号通过并滤除交流信号。通常，高频信号在30MHz以上，但低频信号也会受到芯片磁珠的影响。
