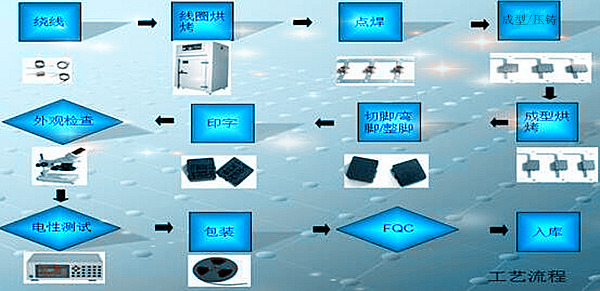

一体成型电感的制作工艺流程
发布时间：2023-05-18 点击：
一体成型电感制作工艺，制作流程有DIP，SMD两种，且都是压铸成型，一体成型电感对粉末绝缘处理要求比较高，大多数用还原铁粉和羰基铁粉，也有的用合金粉，还原铁粉是不规则状，不易包覆绝缘处理，DIP的产品基本上用这种粉做。SMD产品用到羰基铁粉，由于羰基铁粉是颗粒呈球形，所以相对绝缘要高一点，但是磁导率不高。内部金属线圈材料主要分扁平线跟圆铜线两种。
一、 金属磁性粉末成份组成配方（还原铁粉、羰基铁粉、合金粉）
由于之前没有这方面的经验，可参考的资料也非常少，研发团队采取比较原始的方法作了很多次的试验，记录数据，统计分析后筛选出最佳的金属磁性合金粉末成份组成比例配方，合金粉具有粉末形态好、球形、均匀等优点。
二、 内部线圈的绕制方法
由于电感成型机对其工艺要求、精度、电路程序控制非常高。内部线圈的绕制首先要满足漆包线表皮绝缘漆膜不能破损，而且要达到相应的电感量，漆包线的选取及绕制经过反复试验，取得了可以批量生产的绕线设备及线材的数据。
三、新的工艺下生产产品
成型机的压力的选取，压力大了会把线圈的漆皮损坏，压力不够，生产出来的产品不饱满，有缺角等不良，经过大量的试验，统计数据筛选出既能满足产品质量，生产效率及良品率最好的产品。
