四、常用电感线圈

3.1 单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

3.2 蜂房式线圈

如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。

3.3 铁氧体磁芯和铁粉芯线圈

线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

3.4 铜芯线圈

铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

3.5 色码电感线圈

是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。其单位为uH。

限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。

3.7 偏转线圈

偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。



五、 电感的型号、规格及命名。

国内外有众多的电感生产厂家。

5.1 片状电感

电感量：10NH~1MH

材料：铁氧体 绕线型 陶瓷叠层

精度： J=±5% K=±10% M=±20%

尺寸： 0412、0420、0530、0630、0650、0805、1040、1206、1210、1812

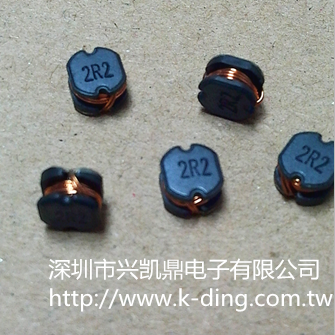

5.2 功率电感

电感量：1NH~20MH

带屏蔽、不带屏蔽

尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；

5.3 片状磁珠

种类：CBG（普通型） 阻抗：5Ω~3KΩ

CBH（大电流） 阻抗：30Ω~120Ω

CBY（尖峰型） 阻抗：5Ω~2KΩ

规格：0402/0603/0805/1206/1210/1806（贴片磁珠）

规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）

5.4 插件磁珠

规格：RH3.5

5.5 色环电感

电感量：0.1uH~22MH

尺寸：0204、0307、0410、0512

豆形电感：0.1uH~22MH

尺寸：0405、0606、0607、0909、0910

精度：J=±5% K=±10% M=±20%

5.6 立式电感

电感量：0.1uH~3MH

规格：PK0455/PK0608/PK0810/PK0912

5.7 轴向滤波电感

规格：LGC0410/LGC0513/LGC0616/LGC1019

电感量：0.1uH-10mH。

额定电流：65mA~10A。

Q值高，价位一般较低，自谐振频率高。

5.8 磁环电感

规格：TC3026/TC3726/TC4426/TC5026

尺寸（单位mm）：3. 25~15. 88

5.9 空气芯电感

空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。


六、常见的磁芯磁环

铁粉芯系列

材质有：-2材（红/透明）、-8材（黄/红）、-18材（绿/红）、-26材（黄/白）、-28材（灰/绿）、-33材（灰/黄）、-38材（灰/黑）、-40材（绿/黄）、-45材（黑色）、-52材（绿/蓝）；尺寸：外径大小从30到400D（注解：外径从7.8mm到102mm）。

铁硅铝系列

主要u值有：60、75、90、125；尺寸：外径大小从3.5mm到77.8mm。两种产品的规格除了主要的环形外，另有E形，棒形等，还可以根据客户提供的各项参数定做。它们广泛应用于计算机主机板，计算机电源，电源供应器，手机充电器，灯饰变压调光器，不间断电源（UPS），各种家用电器控制板等。

七、电感在使用过程中要注意的事项

7.1 电感使用的场合

潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性，还是阻抗特性等，都要注意。

7.2 电感的频率特性

在低频时，电感一般呈现电感特性，既只起蓄能，滤高频的特性。但在高频时，它的阻抗特性表现的很明显。有耗能发热，感性效应降低等现象。不同的电感的高频特性都不一样。下面就铁氧体材料的电感加以解说：铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。在高频情况下，他们主要呈电抗特性比并且随频率改变。实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。

7.3 电感设计要承受的最大电流，及相应的发热情况。

   7.4 使用磁环时，对照上面的磁环部分，找出对应的L值，对应材料的使用范围。

   7.5 注意导线（漆包线、纱包或裸导线），常用的漆包线。要找出最适合的线经。
