四种方法教你拆除贴片功率电感

发布时间:2018-01-05      点击:

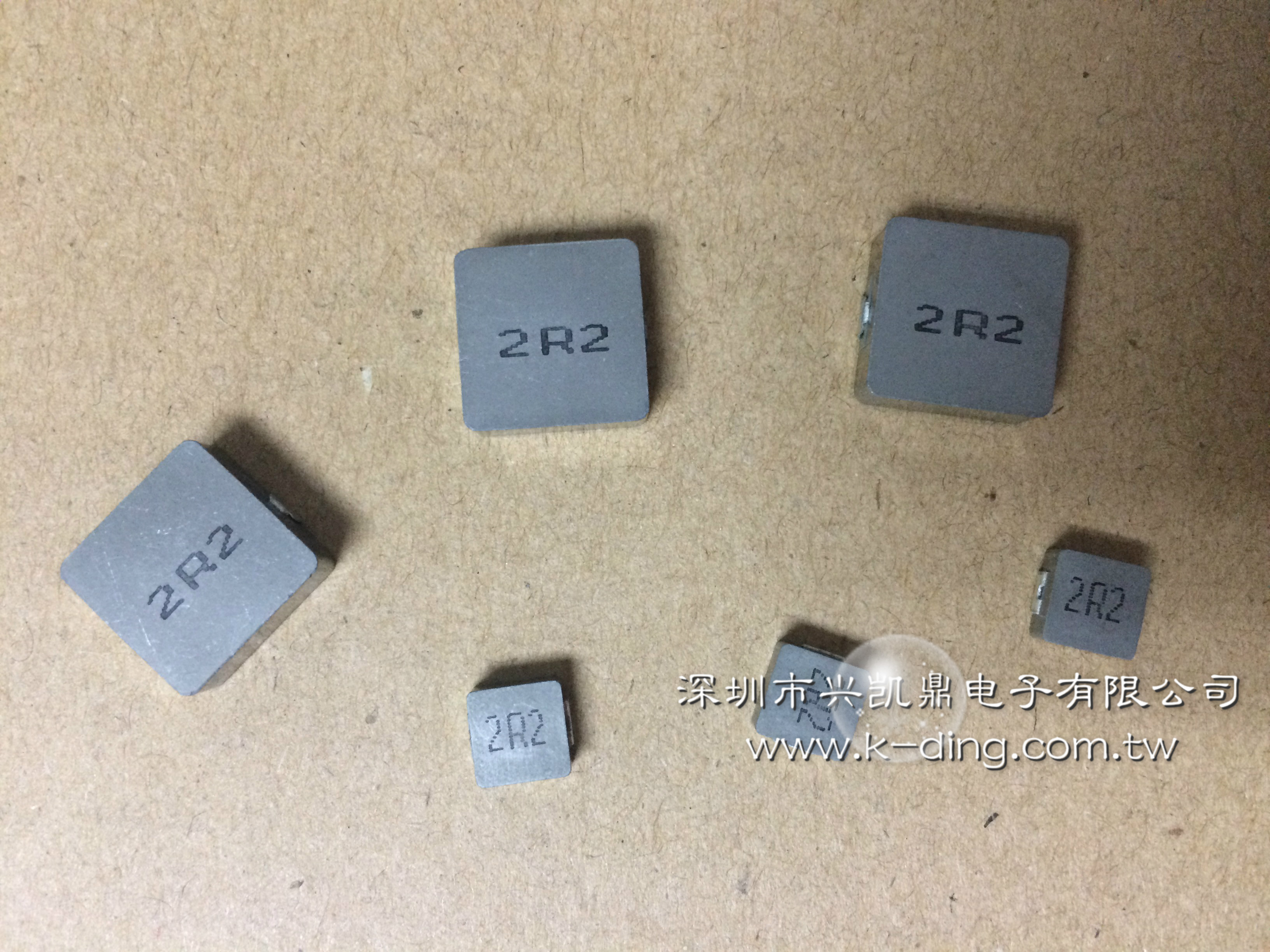

 贴片功率电感如何拆除?

         如果我们测出电感器坏了,那么就应该将坏掉的电感器拆除,替换成好的电感。今天我们就一起来了解一下贴片功率电感的拆除方法。





概括起来,贴片功率电感可以用以下四种方法拆除:


  1.        方法①:用两把凿子形(扁铲形)或刀口烙铁在贴片功率电感的两端同时加热,等锡熔了以后用镊子轻轻一提即可将电感拆除。拆除时务必注意掌握好烙铁的温度和手提的力度。
  2.
  3.        方法②:用凿子形(扁铲形)或刀口烙铁在贴片功率电感两端各加热2~3秒后快速在电感两端来回移动,同时握电烙铁的手稍用力向一边轻推,即可完成电感拆除。
  4.
  5.        方法③:用凿子形(扁铲形)或刀口烙铁在贴片功率电感侧边加热,同时握电烙铁的手稍用力向一边轻推,即可拆除 。
  6.
  7.        方法④:热风枪使用小嘴喷头,温度调到200℃~300℃,风速调至1~2挡,当温度和风速稳定后,一只手用镊子夹住元器件,另一只手拿稳热风枪,使喷头与待拆功率电感保持垂直,距离1cm~3cm,均匀加热,待晶振周围焊锡熔化后,用镊子将其沿垂直电路板的方向取下。


四种贴片功率电感拆除方法注意要点:

四种电感拆除方法都需要先熔化焊锡,因此拆除时要注意温度不宜过高,加热时间不可过长,以免烫伤PCB板。此外方法②和方法③容易损伤元器件和焊盘,在拆卸时一定要把握好推动电感的力度。

       所以这四种方法拆除功率电感在用上其他工序后之前都要加热。因此对于电感本身的可焊性和结构强度都是种考验。
