什么是PFC电感?有什么作用?

发布时间:2018-01-15      点击:

PFC电感是什么?

          什么是PFC电感呢?首先我们先来了解一下什么是PFC? PFC是英文“Power Factor Correction”的缩写,翻译过来是“功率因素校正”,指的是通过电路结构来调整,一般是提高电路中的功率因素,减少电路中的无功功率,提高功率转化的效果。简单的来说就是,运用PFC电路后可以更省电。PFC电路用于电源产品或者电子设备中的电源模块。

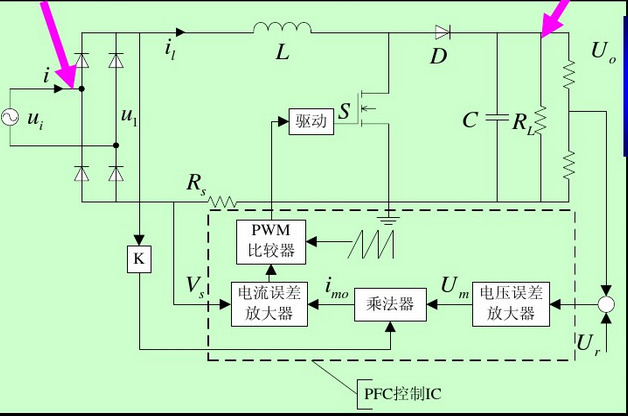

图:典型的PFC电路,L为PFC电感

PFC电感是用于组成PFC电路的电感器,它是一种以实现的功能来命名的电感类别。与PFC电感命名规则相同的还有诸如滤波电感升压电感阻流电感等等。 如上图中L就是一个典型的PFC电感。


PFC电感有什么作用?

PFC电感一般作用在电感补偿式PFC电路以及有源PFC电路中,主要作用是整流。

           在电感补偿式PFC电路中,PFC电感的作用是与其他元件配合,减少交流输入的基波电流与电压之间的相位差。PFC电感有整流器和滤波器的作用。

          有源PFC电路中电感的作用其实也差不多,就是让输入电流在经PFC电感整流和电容滤波后,和输出电压变化趋于同步。可有效减少电能在电感电容器件中的无功消耗,达到提高功率因素的目的。


PFC电感的特点,什么样的电感适合做PFC电感?

          PFC电感对电感的类别和封装形式没有过多要求,工程师一般会根据PFC电感的实际使用环境来选取。贴片电感和插件电感都可以用作PFC电感,不过一般来说PFC电感在满足合适电感量的基础上,要可以通过足够大的电流,并且尽可能的减小自身损耗。所以一些体积大的电感器较有希望能成为PFC电感。


   综合以上,我们简单的了解到了PFC电感是什么,PFC电感有什么作用/以及PFC电感的特点。


补充PFC其他小知识:

1、PFC技术是一种电源技术,目前PFC电源并不是很多,有些计算机当中会采用这种技术,电源会贵一点,但是节能。
2、电感补偿式PFC是一种被动PFC方案,也叫无源PFC,功率因素可以提高到0.7~0.8.而有源PFC也叫主动PFC,功率因素可以到0.9以上。
3、文中两种PFC电路中都必须有PFC电感的参与。
