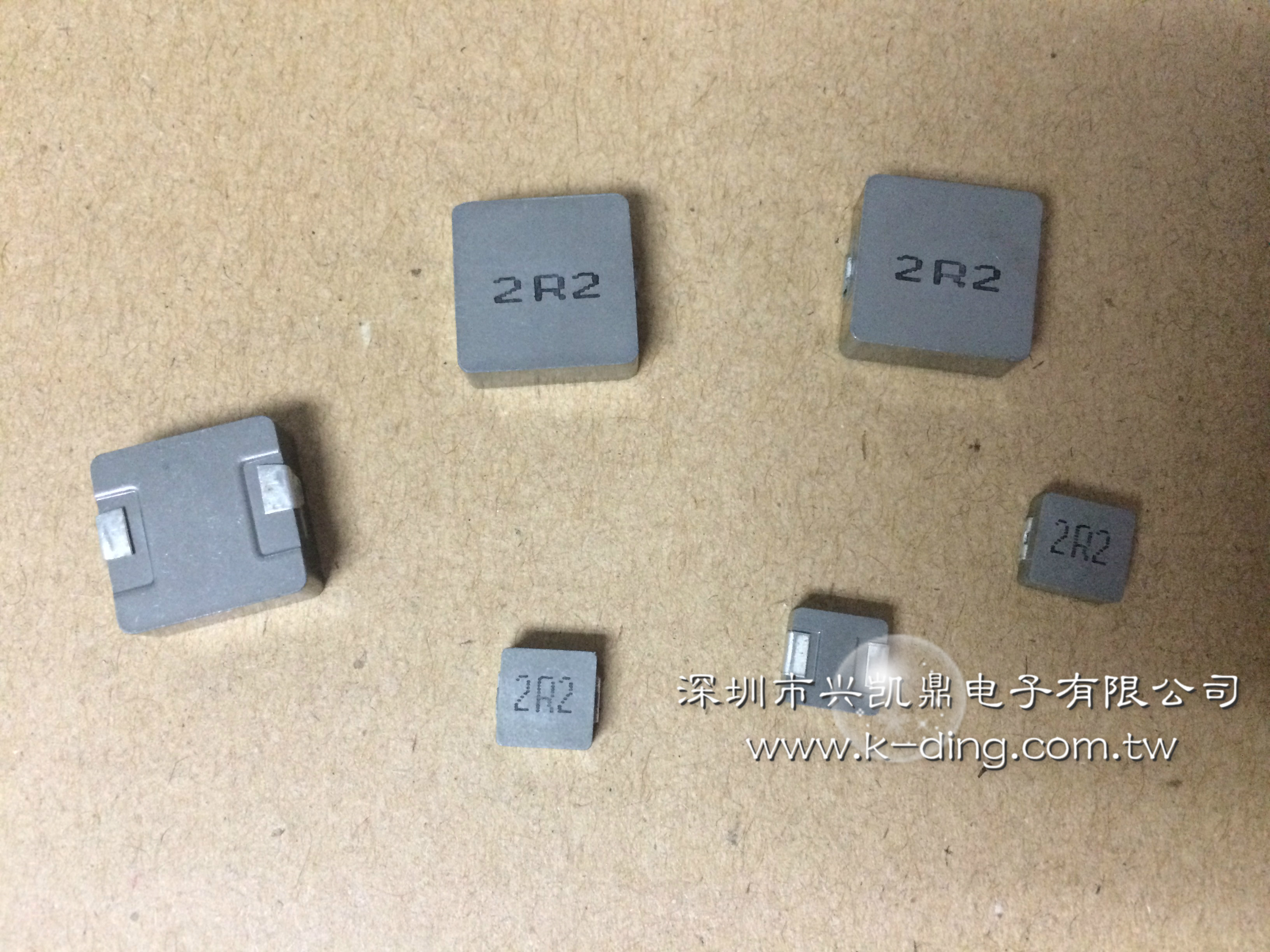

贴片电感在使用过程中要注意哪些事项呢?

发布时间:2018-01-22      点击:

贴片电感在使用过程中需要注意哪些事项呢?

1、贴片电感使用的场合潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性,还是阻抗特性等,都要注意。

2,贴片电感器因为环境温度变化1℃所产生电感量的变化△L/△t与原有电感量L值的比值为电感的温度系a1,a1=△L/L*△t。除电感温度系数可决定其稳定性外,还应重视由于机械振动和时效老化所引起的电感量的变化。





3、在低频时,贴片电感一般呈现电感特性,既只起蓄能,滤高频的特性。 但在高频时,它的阻抗特性表现的很明显。有耗能发热,感性效应降低等现象。不同的电感的高频特性都不一样。

4、贴片电感设计要承受的大电流,及相应的发热情况。

5、注意导线(漆包线、纱包或裸导线),常用的漆包线。要找出最适合的线经。

6,焊盘或针脚是选购和使用电感线圈不可忽视的重要方向,主要考核其拉力、扭力、耐焊接热和可焊性试验等,以保证焊接的可靠性。 对于贴片电感(SMD)一定要严格按设计的焊盘尺寸选购,带针脚的电感,一般无严格规定同参数和立式、卧式可互换,只是由于PC板安装位置限制而指定品种。

7,额定电流是指贴片电感器在正常工作时允许通过的最大电流值。电感器在使用时,流过的电流不能超过额定电流,否则电感器就会因发热而使性能参数发生改变,甚至会因过电流而烧坏。
