功率电感在升压电路中的作用？

发布时间：2018-05-11 点击：

功率电感在升压电路当中的应用

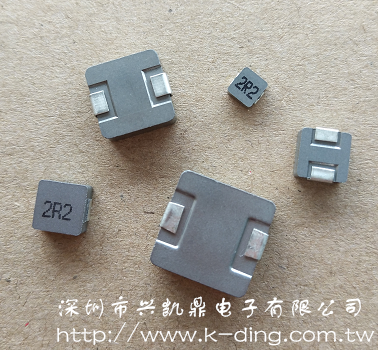

功率电感是以储能为主要作用的电感器，在升压电路中就要用到功率电感器，那么功率电感在升压电路当中的作用是什么呢？

我们可以肯定的是功率电感在升压电路当中的作用仍是储能，再说具体点就是利用储能作用来实现电能和磁能之间的转换。我们以一个基础的升压电路来作详细讲解。

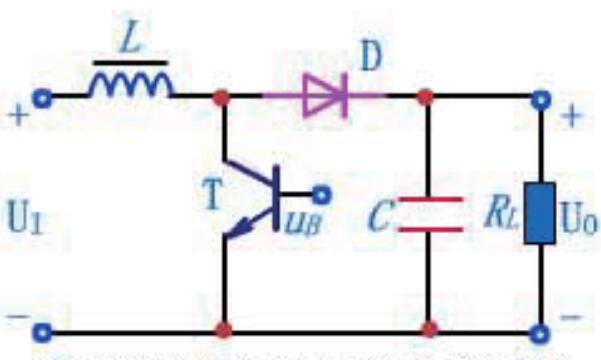

如下图是一个并联型升压电路。当开关闭合时，功率电感L的作用是将电能转换成磁能并储存起来。开关断开时，电感L产生感应电动势，又将存储的磁能转换能为电能，来阻止电源断开后电流的突然变化。

所以在图中所示的升压电路中，功率电感L转换后的电能会和输入电源U1叠加。然后为二极管D、电容C以及电阻RL进行供电，电路中的负载相当于在原有电压的基础上，又再加上功率电感产生的感应电压，所以在经过电感之后，输出电压升高，即在功率电感参与下，完成了升压电路作用。

升压电路一般用于电子产品的供电模块当中，这也是为什么供电模块当中功率电感最为常见的原因。
