识别电子元器件符号是看懂电路图的基础，不过往往有些符号会比较接近，从而让粗心的人一不小心认错，有一个符号就和电感符号很相似，可不要搞错了。

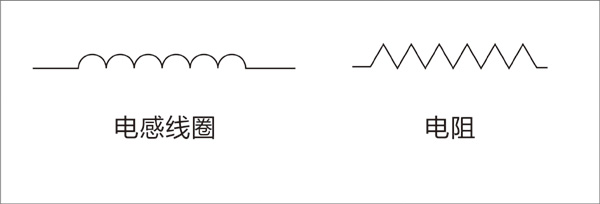

          在电路图中，电感元件用字母L来表示，电感符号用一段圆润的波浪线（像线圈形状）来表示。但是有一种电阻元件，与电感符号极为相似，这个符号可别跟电感符号搞错了。如下图：

          从图1中我们可以看到两者的区别，左边是电感符号，波浪线是弧形的，在电路中用L来标注；右侧是电阻线，形状呈小三角形，在电路中用R来表示。大家在看电路图的时候，别搞错了。

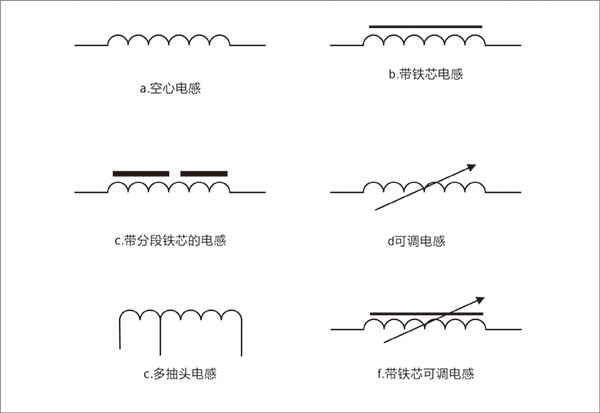

          电感符号有很多种形式，结构上都是以图1左侧的符号为基础变化而来的。如下图2：



图2 :  6种不同的电感符号


          图2种列举了6种不同的电感符号，这些符号在电路中可以更清楚的表达该电感更多的的特性。

          除了电阻符号，还有变压器的符号与电感符号也十分相近。如下图。


图3：变压器符号


          相比之前的电阻符号，变压器符号与电感符号之间相似度更高。尤其是自藕变压器看上去更像是电感符号。两者的区别是：变压器符号一般由两段线圈并列在一起，而电感符号是仅在其中两端接电的电子元件。

          和电感符号最相似的符号就是以上两类，大家在看电路图时，可别把他们和电感符号给搞错了哦。
