滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。滤波是信号处理中的一个重要概念。本文介绍电阻滤波电路和电感滤波电路工作原理有何不同。

      电阻滤波电路工作原理

        RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1（B）RC滤波电路。若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=（1/ωC2R）S。
        由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比较小的场合。

      电感滤波电路工作原理

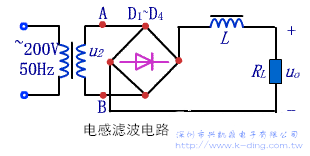

        在大电流的情况下，由于负载电阻RL很小。若采用电容滤波电路，则电容容量势必很大，而且整流二极管的冲击电流也非常大，在此情况下应采用电感滤波。如图所示，由于电感线圈的电感量要足够大，所以一般需要采用有铁心的线圈。

        当流过电感的电流变化时，电感线圈中产生的感生电动势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
