共模电感就是在同一个铁氧体环上绕制两个匝数相同、绕向相反的线圈。

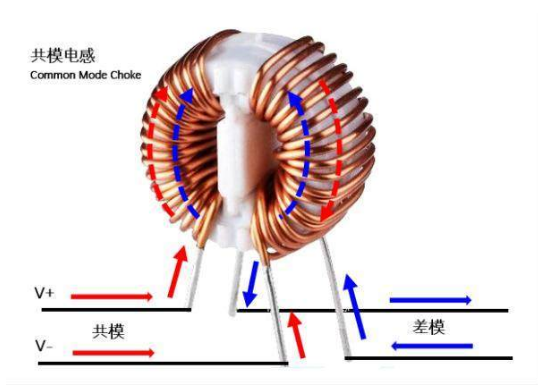

        如上图所示的共模电感：

        当有共模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相同的磁场，相互加强，相当于对共模信号存在较高的感抗；

        当有差模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相反的磁场，相互抵消，相当于对差模信号存在较低的感抗。

        换一个方式理解：当V+上流过一个频率的共模干扰，形成的交变磁场，会在另一个线圈上形成一个感应电流，根据左手定则，感应电流的方向与V-上共模干扰的方向相反，就抵消了一部分，减小了共模干扰。

        共模电感主要用于双线或者差分系统，如220V市电、CAN总线、USB信号、HDMI信号等等。用于滤除共模干扰，同时有用的差分信号衰减较小。
