电感器的电路原理符号及符号名称	说明

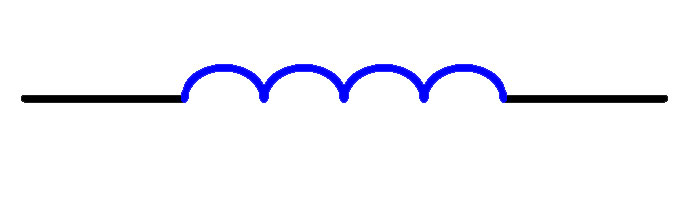

电感通用的电路符号	这是不含磁芯或铁芯电感器的电路符号，也是最新规的电路符号

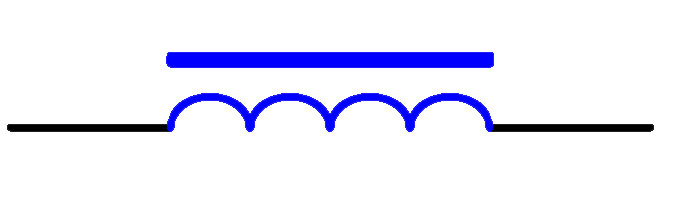

有磁芯或铁芯的电感器电路符号	这一电路符号过云只表示低频铁芯的电感器，电路符号中一条实线表示铁芯，现在统一用这符号表示有磁芯或铁芯的电感器

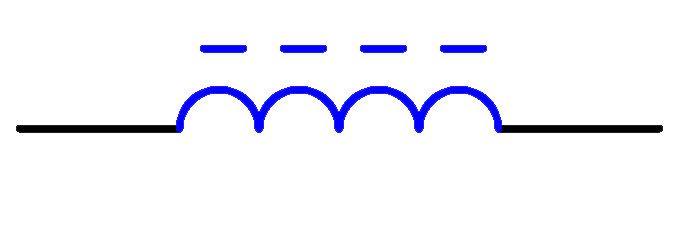

有高频磁芯的电感器电路符号	这是过去表示有高频磁芯的电感器电路符号，用虚线表示高频磁芯，现在用实线表示有磁芯或铁芯而不分高频和低频。现有的一些电路图中还会见到这种电摩器电路符号

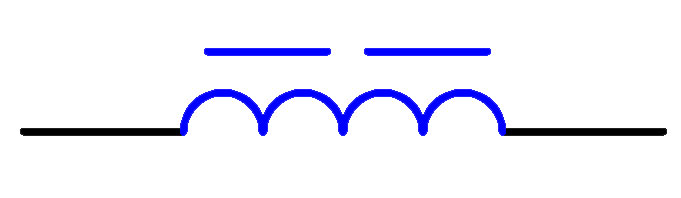

磁芯中有间隙的电感器电路符号	这是电感器的一种变形，它的磁芯中有间隙

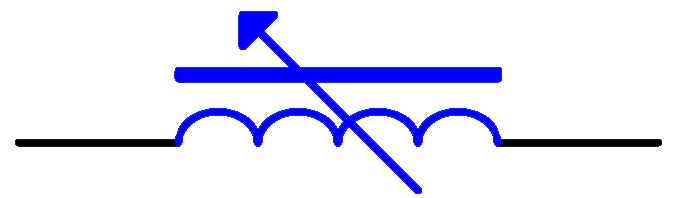

可调电感电路符号	这是有磁芯而且电感量可在一定范围内连续调整的电感器，电路符号中的箭头表示电感量可调
无磁芯有抽头的电感器符号	这一电路符号表示该电感器没有磁芯或铁芯．电感器中有一个抽头，这种电感器有3根引脚

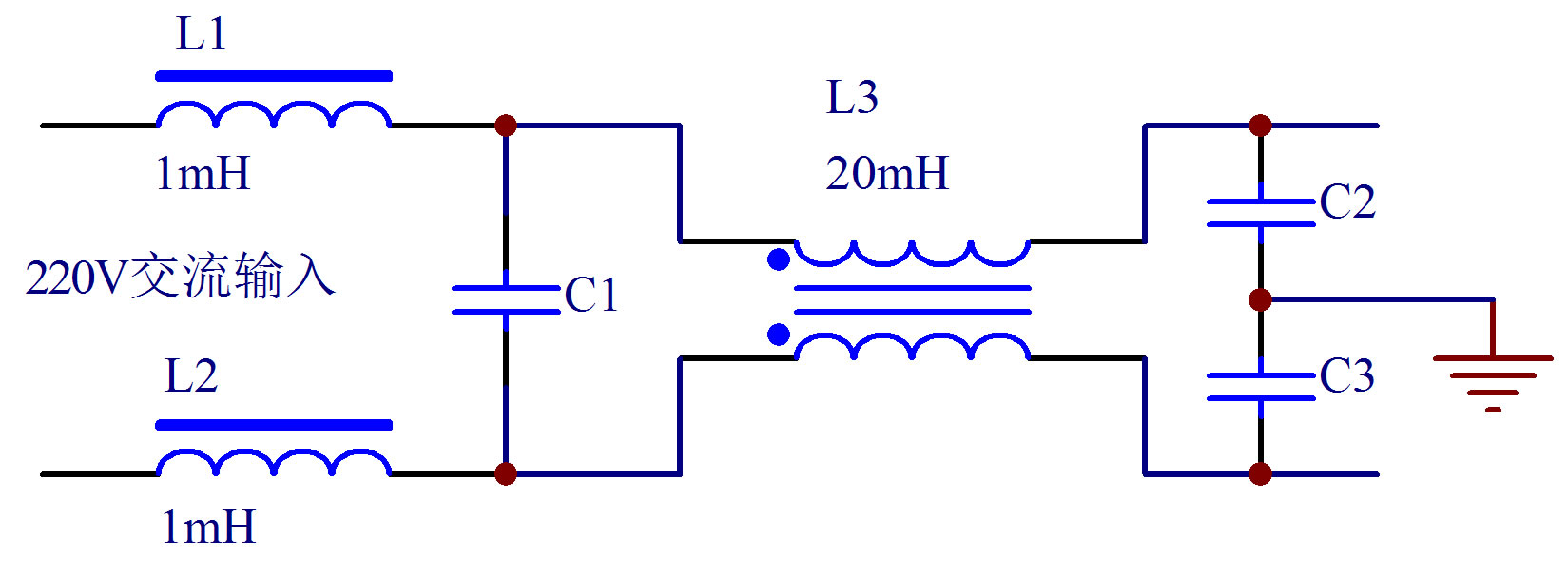

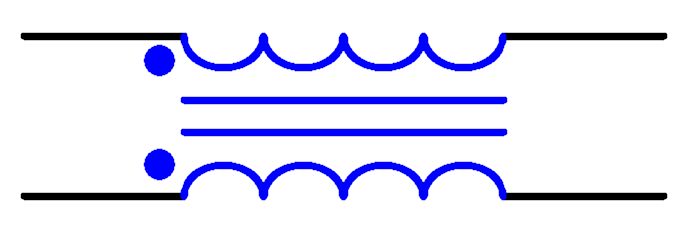

共模电感符号	共模电感电路符号,过滤共模的电磁干扰信号,抑制高速信号线产生的电磁波向外辐射发射
三脚电感符号	这一电路符号表示该电感器带磁芯或铁芯．电感器中有一个抽头，这种电感器有3

       电感的单位符号具体是用UH, mH, H表示.

       电感器符号其中一头加个点表示什么意思:表示线圈方向起点，有二个绕组的表示同名端，同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题 变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端

       电感在电路图上的位置用L用示如L1 L2 L3;变压器在电路图上的位置则用T表示，如T1 T2......
