开关电源电感选择与计算

发布时间:2017-04-25      点击:

这篇文章将阐明为非阻隔式开关电源(SMPS)选用电感的根本要害。所举实例合适超薄型外表贴装规划的使用,像电压调理模块(VRM)和负载点(POL)型电源,但不包含根据更大底板的体系。



图1所示为一个降压拓扑构造电源的架构,该构架广泛使用于输出电压小于输入电压的体系。在典型的降压拓扑构造电路中,当开关(Q1)闭合时,电流开端经过这个开关流向输出端,并以某一速率稳步增大,添加速率取决于电路电感。根据楞次定律,di=E*dt/L,流过电感的电流所发作的改变量等于电压乘以时刻改变量,再除以这个电感值。由于流过负载电阻RL的电流安稳添加,输出电压成正比增大。

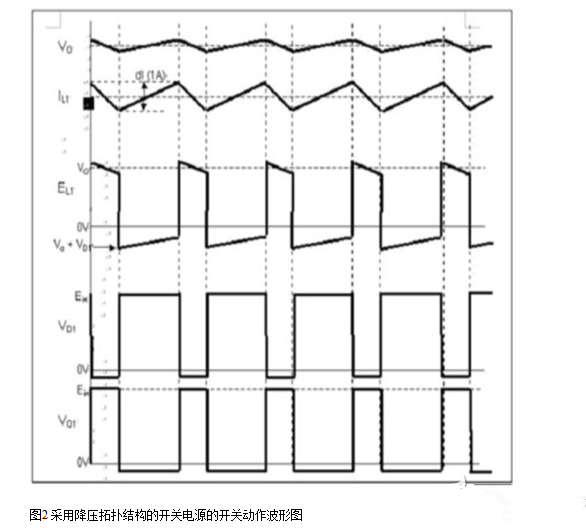

在到达预订的电压或电流限值时,操控集成电路将开关断开,然后使电感周围的磁场衰减,并使偏置二极管D1正导游通,然后继续向输出电路供应电流,直至开关再度接通。这一循环反复进行,而开关的次数由操控集成电路来断定,并将输出电压调控在请求的电压值上。图2所示为在若干个开关循环周期内,流过电感和其它降压拓扑电路元件上的电压和电流波形。



电感值对于在开关断开时期坚持流向负载的电流很要害。所以有必要算出坚持降压变换器输出电流所必需的最小电感值,以确保在输出电压和输入电流处于最差条件下,仍可以为负载供应满意的电流。为断定最小的电感值,需求知道如下信息:

·输入电压规模

·输出电压及其规则规模

·作业频率(开关频率)

·电感纹波电流

·运转形式;接连运转形式还是非接连运转形式



下列公式用于核算降压变换器所需的电感值:

L1 = Vo(1-Vo/(Vin-Von))/(f*dI)

接连运转形式下:dI 《 1/2I

为了算出适用于电源全部运转条件的最小电感值,对参数值的挑选有必要可以确保在各项参数处于最晦气组合的条件下,所挑选的这一电感值仍能将纹波电流坚持在特定的数值规模内。而对于降压型电源,其最晦气组合条件为:输入电压和频率均处于各自的最低数值时。此外,还要将输出电压也取为其最小规则值,以断定可以坚持正常调理功用所需的最低电感值。规划者可以依照自个所习气的方法,对这些数值进行操控,以到达最差条件成立的状况。

依照表1中所列出的数据,最小电感值核算如下:

L1(min) = Vo(min)(1-Vo(min)/(Vin(min)-Von))/(f(min)*dI)

L1(min) = 4.95V(1-4.95V/(20V-0.7V))/(693,000Hz * 0.5A)

L1(min) = 10.6uh

因而,在这一详细使用中,电感的电感值最少为10.6 μh,而其电流额定值也要在最低的20安培的作业电流之上,并坚持满意的安全系数。而假如挑选一个电感值低于此最小值的电感,就将致使降压变换器也许无法在最大电流下将其输出电压坚持在规则规模内。

将电感值断定以后,实践电感的规划有必要符合有关电气规范、体系尺度和装置方法等约束。很多磁性元件供货商均供给各种类型的规范商品,可满意绝大多数的规划规范请求。

可是,在规划中选用现货供应的规范商品,有也许致使电感的功能和尺度方面有所缺乏,并也许终究对商品的出售形成晦气影响。而走运的是,包含泰科电子CoEv 磁性组件部在内的一些供货商,可以供给必要的定制工程规划支撑, 以满意将特定电感值、电气功能和外形约束请求结合在一款彻底老练的商品上,推进规划的最优化。充分利用了业界的专业技术,然后最大程度地缩短了规划和测试的时刻,加速商品的上市。
