分析:开放磁路电感感值计算方法

发布时间:2017-06-12      点击:


       随着电力电子范畴要害器材(半导体与磁性器材等),软开关拓扑和控制方式的不断进步,电力电子职业逐步完善,在电源质量、性能指标和本钱上的优势越来越显着,根本代替了原有低频线性电源。

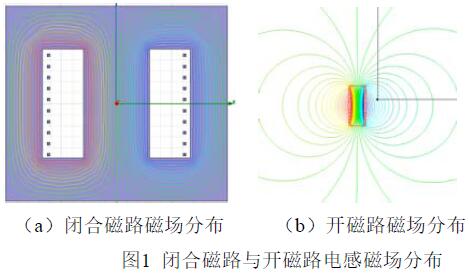

      半导体开关和磁性器材均是电力电子职业的要害器材。磁性器材在其间首要起到能量的阻隔、缓冲作用(储能和滤波)。磁性器材对电源体系的功率和别的性能指标(温升、EMI 和纹波等)都有着直接和重要的影响。在直流滤波电感使用上,由于其直流重量大沟通重量小的特色,常常需求用到开磁路电感。开放磁路电感 大的优势就是抗直流偏置才能强,能够缩减电感体积和本钱。可是开磁路电感在实践使用中也有一些疑问,比方感值和直流偏置核算艰难,分散磁通有干扰(会引起电气性能和 EMI 疑问),某些情况下乃至会与周围别的器材构成近场互耦,如果周围有金属物体还会发生额定的涡流损耗。这些不利条件都约束了开磁路电感在某些范畴的使用。
       关于开磁路的感量和抗饱满才能核算疑问,现在业界还没有对比精确的核算方法。在实践规划过程中仍是首要以实测为主,这对产品的研制周期造成了很大困惑。本文根据磁路模型剖析,并联系电磁仿真软件和试验数据,推导了开磁路电感的感量与抗偏置才能的核算公式,通过实践验证误差率能够控制在 10%以内。

\
