磁通量与电感量的关系

发布时间:2017-12-25      点击:

磁通量与电感量有什么关系?


电感器是种储能元件,根据电磁感应原理,电感器通过对电能和磁能之间的存储和转换来实现扼流,滤波等作用。电感量简单地说可以量化这种能量转换能力的大小。这种能力与其所在磁场的磁场变化有关系,所以磁通量的变化会引起电感量的相应变化。概括地说,磁通量与电感量的大小和方向都有关系。

磁通量与电感量大小的关系

          我们知道,理论上电感器本身的感量与电流是没有关系的,但是却受磁场的影响——也可以说受磁通量变化的影响。而在实际工作环境中,电感器不仅与本身磁通量有关系,也会受来来自外界磁通量的干扰。所以,要保证电感量与理想中(电感设计值)一致,最好的办法就是让电感器在不受外界磁通量的干扰下进行封装。

          但实际上,随着电子产品的小型化,电子元件近距离密集安装是必然的,电感器与电感器近距离封装无法避免,所以电感值的多少会受到外界磁通量的干扰.

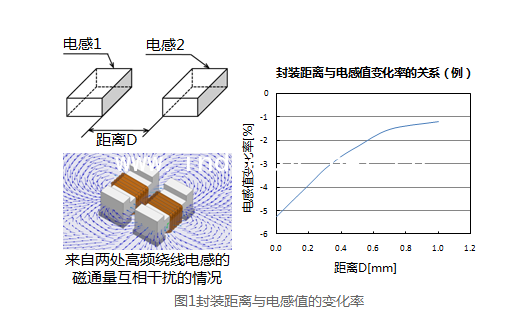

          如下图显示多个电感器在近距离封装时电感量的变化

         之所以出现上图现象是因为:

          1、电感器本身存在磁通量泄露,损失一部分储存的磁能,使本身电感量变化

         2、电感器又受与其他电感磁通量泄露的干扰,致使电感量产生了不可预期的变化。 }

磁通量方向性与电感量的关系

          电感器同时是一个不分正负极,但是分方向的电子元件,如果电感结构不完全对称,不同的封装方向,电磁场产生的磁通量也会有所改变,同时令电感特性产生变化,电感量也会产生差异,因此往往会标明电感的方向性。典型的例子就是共模电感必然会标注同名端。

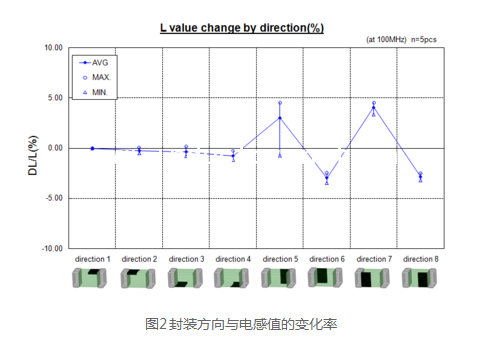

          下图显示了电感封装方向不同电感量之间的关系。

          综上所述,磁通量与电感量的关系较为密切,不仅单纯地影响电感量的大小,磁通量变化的方向同样也会让电感量产生波动。所以在电感器的实际使用过程中,不仅要避免磁通泄露,也要注意封装方向带来的变化,充分考虑以上因素之后,再来安排电感器在电路中的布局。
